该适用范围：

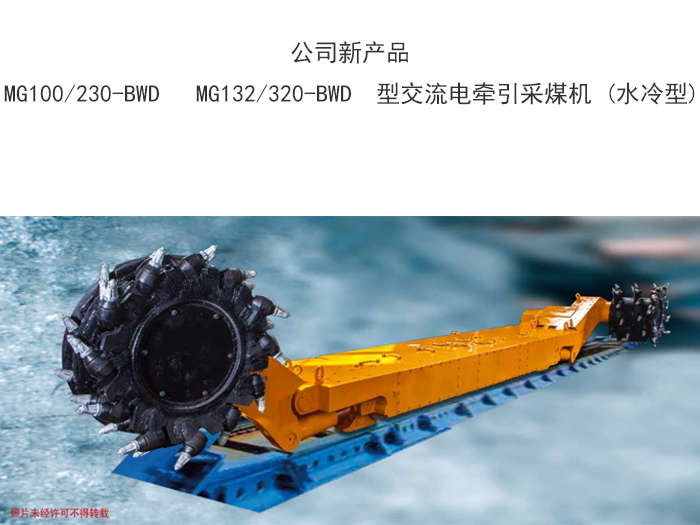

g m 132/320- b w d 型系列交流电牵引采煤机，是一种多电机驱动，电机横向布置，交流变频调速无链双驱动电牵引采煤机械。适用于煤层工作面倾角< 25°的较薄煤层工作面，煤层顶板中等稳定，底板起伏不大，不过于松软，煤质中硬，能截割一定的矸石夹层。工作面长度以120~150m 为宜。
该采煤机的电气设备符合矿用防爆规程的要求，可在有瓦斯或煤尘爆炸危险的矿井中使用，并可在海拔不超过2000m 、周围介质温度不超过40℃，空气湿度不大于95％(在 25℃时)的情况下工作。
该采煤机适用于与相应的单体液压支柱、长钢梁或金属铰接梁，工作面配套运输机，实现综合机械化普采。
主 机 部 参 数 |
总装机功率(kw) | 320 ｜ 230 | 外形尺寸(不计滚筒) (mm) | 8150×1140×470 |
***大截割高度(m) | 1.2~2.0 ｜ 0.9~1.8 | ***大不可拆卸尺寸(mm) | 4850×1140×470 |
下切深度(mm) | 105 ｜ 80 | 摇臂长度(mm) | 1285 |
滚筒转速(r/min) | 86.5 | 机面高度(mm) | 685 |
工作面倾角 | ＜25° | 整机重量(t) | 约13.5 ｜ 约12 |
调速方式 | 变频调速 | ***大不可拆卸重量(kg) | 7300 |
牵引方式 | 销轨式无链牵引 | 摇臂回转中心距（mm） | 4700 |
|
| 内外喷雾压力(mpa) | ＜2.5 |
截 割 部 参 数 | 行 走 部 参 数 |
单摇臂电机功率(kw) | 132 ｜ 100 | 电机功率(kw | 15 ｜ 11 |
单摇臂供电电压(v) | 1140 | 供电电压(v) | 1140 |
单摇臂电机数量(台) | 1 | 电机数量(台) | 2 |
配套滚筒直径(mm) | ￠1200｜￠900 | ***大工作牵引速度(m/min) | 0~5.0 ｜ 0~4.5 |
截 深(mm) | 600 | 行走轮齿数/模数 | z 7 m39.79 |
泵电机（kw） | 7.5 | 配套工作面运输机 | sgb630/150 |
供电电压（v） | 1140 |
|
|
电机数量（台） | 1 |
|
|
